自磨機

自磨機介紹

自磨機/半自磨機 :自磨機是一種兼有破碎合粉磨兩種功能的新型磨礦設備，優點是將原礦或經過粗碎的礦石等直接給入磨機，粉碎比大，經濟效益可觀，是當代一項先進技術。

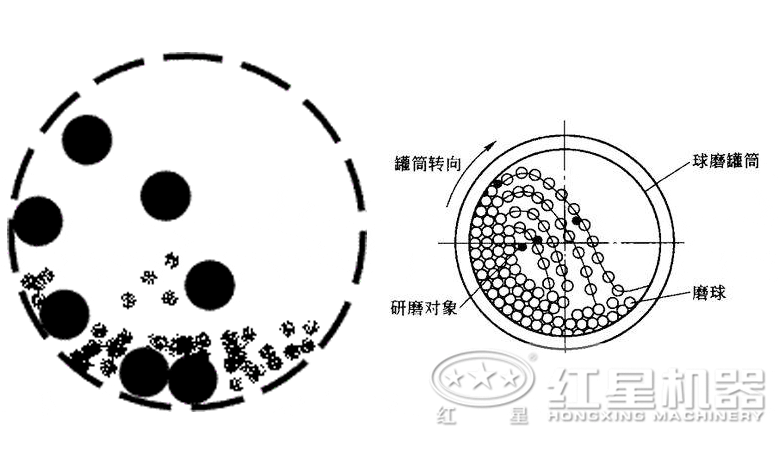

下圖表示出礦石在自磨機中的運動情況。從自磨機斷面觀察可以分成破碎區、磨碎區和瀑落區。

自磨機轉速率一般為70～80%，破碎比可達100～150，給礦粒度可達1000毫米，一次磨到-200目或更細。

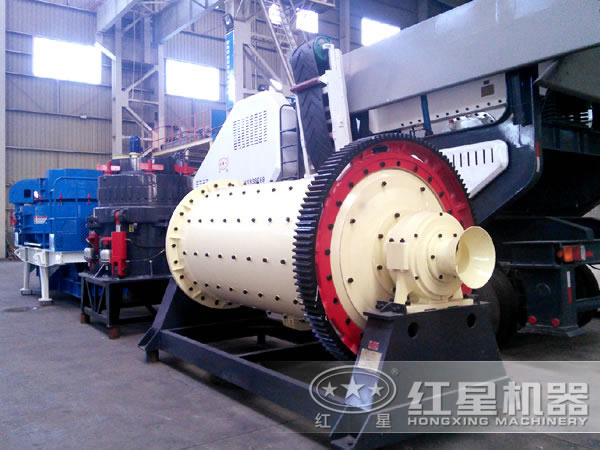

自磨機圖片實拍

自磨機原理

自磨機分類

自磨機分為干式、濕式兩大類，其構造有顯著區別。

干式自磨機：干式自磨機的風路系統分為開流式(圖3)和閉流式(圖4)兩種。

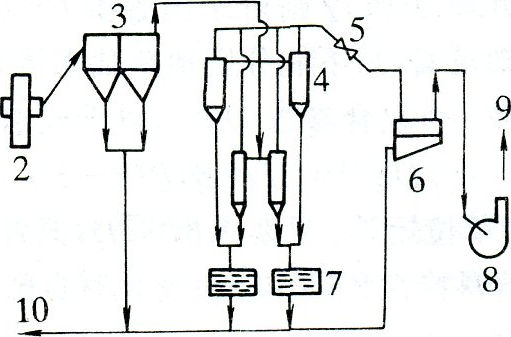

圖3  干式自磨開流風路系統
1給礦；2一自磨機；3沉降箱；4旋風集塵器；
5文丘里管；6…氣水分離器；7一水封箱：8風機
9排氣；10一產品

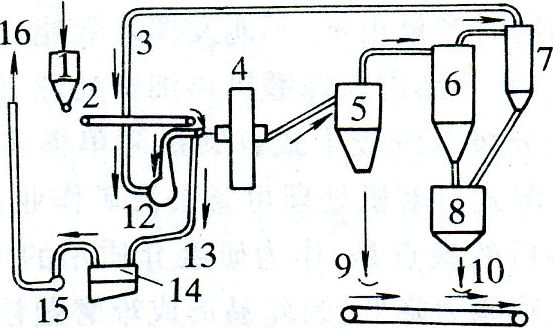

圖4  干式自磨閉流風路系統
1礦倉；2一給礦皮帶；3一回風管；4一自磨機
5沉降箱；6旋風分離器；7一集塵器；  8礦倉；9粗產品；10一細產品；
11一皮帶；12主風機；13副風管；
14一氣水分離器；15  副風機；16一排氣

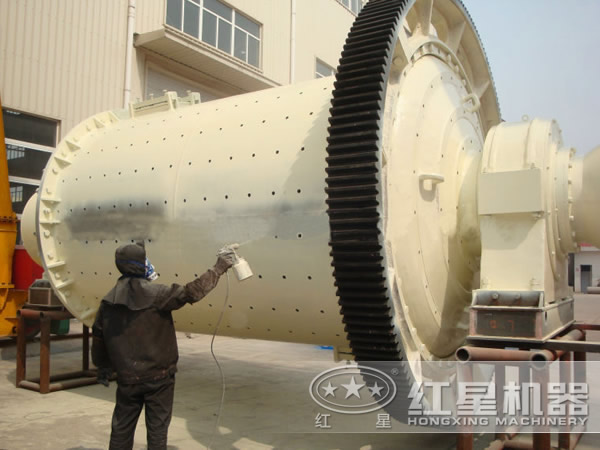

半自磨機：磨機中不另外添加研磨介質而靠被磨物料自身相互沖擊、研磨而粉碎的磨礦設備。為了提高自磨效率，有時往自磨機中添加少量大鋼球，此稱半自磨。半自磨與全自磨的設備是相同的。半自磨是相對于全自磨而言的。根據實踐經驗加入的鋼球尺寸應為150mm左右，太小效果不大，太大則易砸壞磨機襯板。鋼球添加量一般占自磨機有效容積的3％～6％，添加量太少效果不明顯，太多則破壞自磨過程，襯板磨損加劇，球耗增多。半自磨機不能在無料或料層甚薄時運轉，否則襯板極易損壞。由于半自磨能提高磨機處理量、減少自磨生產波動，故工業上以半自磨機代替全自磨機者日趨增多。

目前，國內工業生產排放的廢渣或副產品種類有：礦渣、粉煤灰、鋼渣和沸石微粉、硅灰等。硅灰雖然適應于制備高性能混凝土，但其價格昂貴、產量少，不能滿足大量制備高性能混凝土的要求。而礦渣、粉煤灰為主要原料超細粉磨資源豐富，生產應用比較廣泛。粉煤灰磨、礦渣磨、鋼渣磨的出現大大提高了這些廢品的利用效率。

粉煤灰磨:隨著我國粉煤灰綜合利用技術的日益成熟和推廣，粉煤灰綜合利用已經不僅限于環保的要求，粉煤灰綜合利用的巨大的經濟效益已經得以體現。利用專業粉煤灰磨粉設備-超細磨機將原灰或分選后的粗灰為主的混合料進行超細研磨，使之具有一定的水硬活性，生產出能配制高性能砼的摻合超細灰，達到粉煤灰完全利用的目的，創造更大的經濟效益。

粉煤灰磨系列球磨機設備主要由原灰倉，輔料倉、螺旋給料機、電子計量稱、粉煤灰專用球磨機、選粉機、氣箱脈沖布袋除塵器、引風機、螺旋輸送機、斗式提升機、給料機、控制系統等組成。

當今粉煤灰磨、礦渣磨、鋼渣磨相關設備要求也越來越高。我們公司生產的粉煤灰磨、礦渣磨、鋼渣磨等設備具有進料口徑大、產量大、耗能低、細度高、可靠性強等優點。半自磨機比市場上同規格產品節能40%，產量提高20%。

技術參數
