CJ系列歐版顎式破碎機

產品簡介

CJ系列歐版顎式破碎機具有過載保護功能，當遇到不可破碎物時，在機器負荷急劇上升的同時，通過液壓保護裝置又瞬間自動卸荷，從而避免由于突然增大的負荷對機體的沖擊，有效解決破碎物料中的“卡鋼”問題，多用于冶金渣的破碎加工。

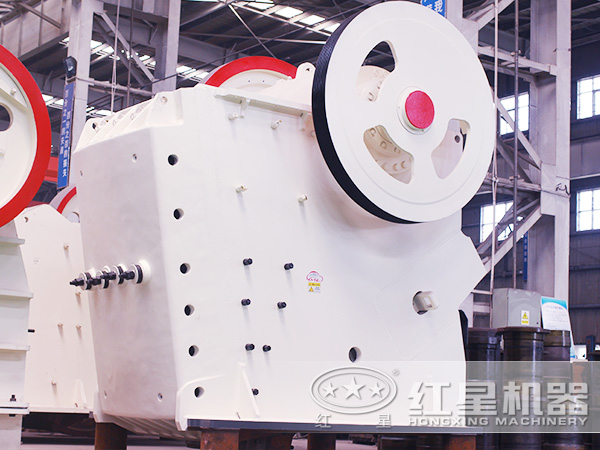

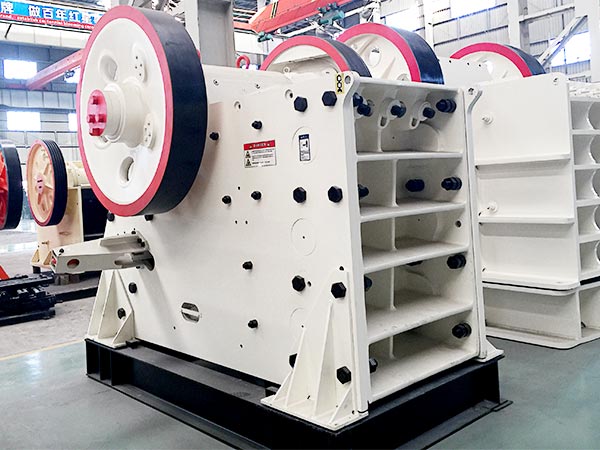

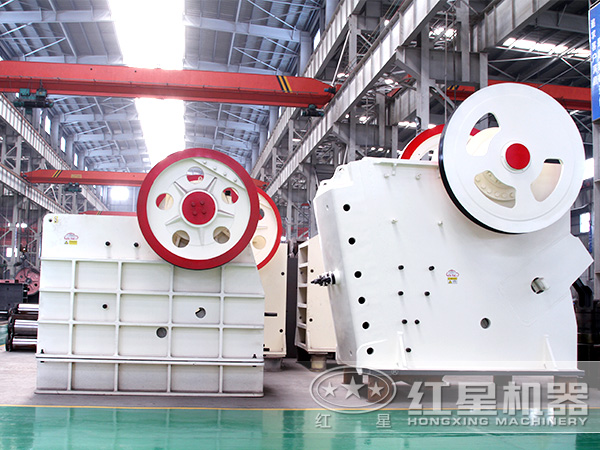

CJ系列歐版顎式破碎機圖片實拍

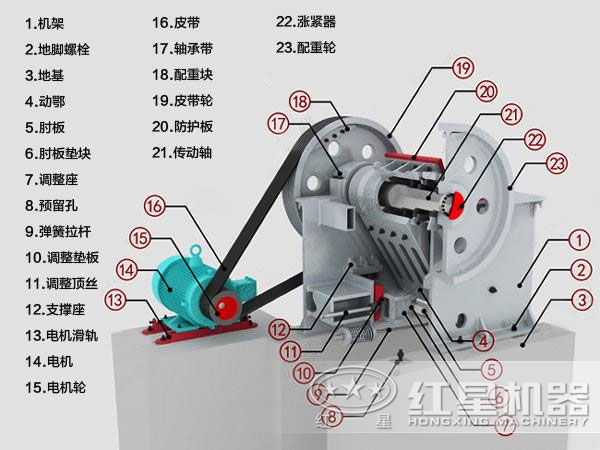

結構介紹

1、主機機架為焊接結構，經退火后加工。

2、破碎腔內的齒板及側面襯板由耐磨鑄鋼制成，以保證機器能在含有較多 極強極硬的不可破碎物的物料中正常工作。

3、傳動裝置:由主電機經小皮帶輪、窄 v 帶、大皮帶輪帶動偏心軸轉動， 實現動鄂的咬嚼動作。

4、油缸裝置:其兩翼方形結構為導向滑動面。該結構將破碎作業傳給油港 體的負荷通過調整墊傳給機架兩邊。

5、油缸導向裝臵:油缸導向槽的走向情定了油缸中心線的方位，油缸中心 線應保證滑靴沿寬度與肘板均勻接觸，以免使動鄂承受偏載。導向槽的走向及其 在機架寬度方向的位臵是通過其周圍的調定螺栓調定的。

6、彈簧:起作用是維持肘板在動鄂擺動、排障及調整排料口過程中可靠地 夾在動鄂與滑靴的槽中，不致自行脫落。

7、破碎腔排料口的調整:油缸后部兩翼的調整墊的厚度確定排料口的大小，即油缸缸體在導向槽中得位臵將決定了排料口的開口度。油缸缸體的移動可通過轉動中間頂桿手輪裝臵及轉動兩側拉桿螺母來實現，定位后必須退回中間的頂桿，破碎作業時該頂桿不與油缸缸底接觸。

產品優勢

1、可靠性高。CJ系列歐版顎式破碎機是一種具有過載保護功能的復擺式顎式破碎機，當虎口咬嚼到不可破碎物料時，機器負荷極劇上升，通過保護裝置自動卸荷，避免了突然增大的負荷對機體的的沖擊，可安全地用于物料中摻有極強極硬異物的惡劣條下的流程中連續破碎作業。

2、部件經久耐用。CJ系列歐版顎式破碎機沖擊錘及釬桿采用進口產品，其他部件及材料選用國內優質產品，確保材料的合理性及工藝的先進性，關鍵部件按嚴格的特殊工藝處理，確保經久耐用。

3、技術過硬、故障率低：CJ系列歐版顎式破碎機的技術過硬，采用了先進的無磨擦破碎技術，使石料在破碎過過程中，破碎部件對石頭的作用為純擠壓力而無相對滑動，因此，破碎配件的壽命整體提高5~ 10倍 ；再加上采用了多功能機械、液壓、電氣保護系統等技術，當機器過載時，能使機器空轉，并同時報警，能夠有效地快速進行解除，迅速復位，無需任何零件更換。

4、環保達標、污染小：該破碎機配備了先進的除塵布袋，當灰塵進入濾袋使除塵布袋在瞬間急劇膨脹，并伴隨著氣流的反方向作用抖落粉塵，附于袋表的粉塵迅速脫離濾袋落入灰斗（或灰倉），粉塵由卸灰閥排出，達到清灰的目的。配備了標準的消除噪音裝置，有效控制了噪音污染。

工作原理

CJ系列歐版顎式破碎機工作時，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿、彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。
